PCB v2.9 — Visual Rework Guide
Complete visual guide for all 27 routing violations found on the production PCB v2.9 (tag v2.9, commit adc073b). Each fix includes an annotated PCB render showing the exact location, the problem, and the rework procedure.
Source: hardware/debug/all-shorts-rework.md
Tools needed: soldering iron (fine tip), flux, 30AWG kynar wire, coltellino di precisione, multimetro, lente/microscopio.
Summary
| Severity | Count | Description | Fixes |
|---|---|---|---|
| CRITICAL | 3 | Power-to-power bridge (GND↔VBUS, GND↔+5V) | FIX 1-3 |
| HIGH | 5 | Signal bridges two power nets (+3V3↔GND) | FIX 4-8 |
| MEDIUM-HIGH | 19 | Signal touches one power net | FIX 9-27 |
Priorità di rework: Eseguire i fix in ordine numerico. Testare con multimetro dopo ogni fix.
FIX 1-3: Power Shorts (CRITICAL)
Questi cortocircuiti impediscono l'accensione della board. Lato FRONTE (F.Cu, display).

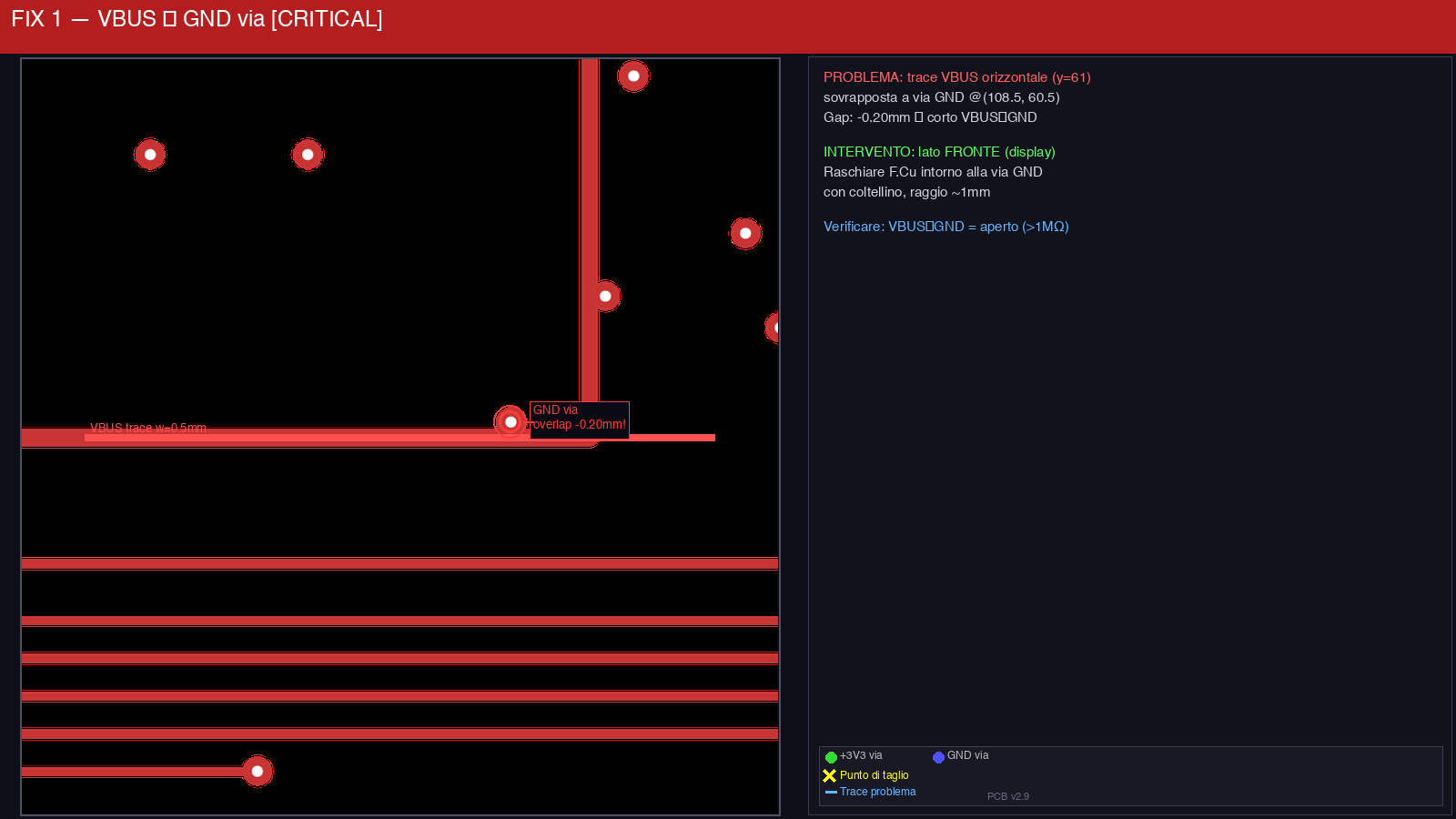

FIX 1 — VBUS → GND via
| Dettaglio | |
|---|---|
| Layer | F.Cu (fronte) |
| Trace | VBUS orizzontale (y=61, w=0.5mm) |
| Via | GND @ (108.5, 60.5) ø0.9mm |
| Gap | -0.20mm |
| Effetto | VBUS cortocircuito a GND → board non si accende |
| Intervento | Raschiare F.Cu intorno alla via GND (~1mm raggio) |
| Verifica | Multimetro: VBUS↔GND = aperto (>1MΩ) |

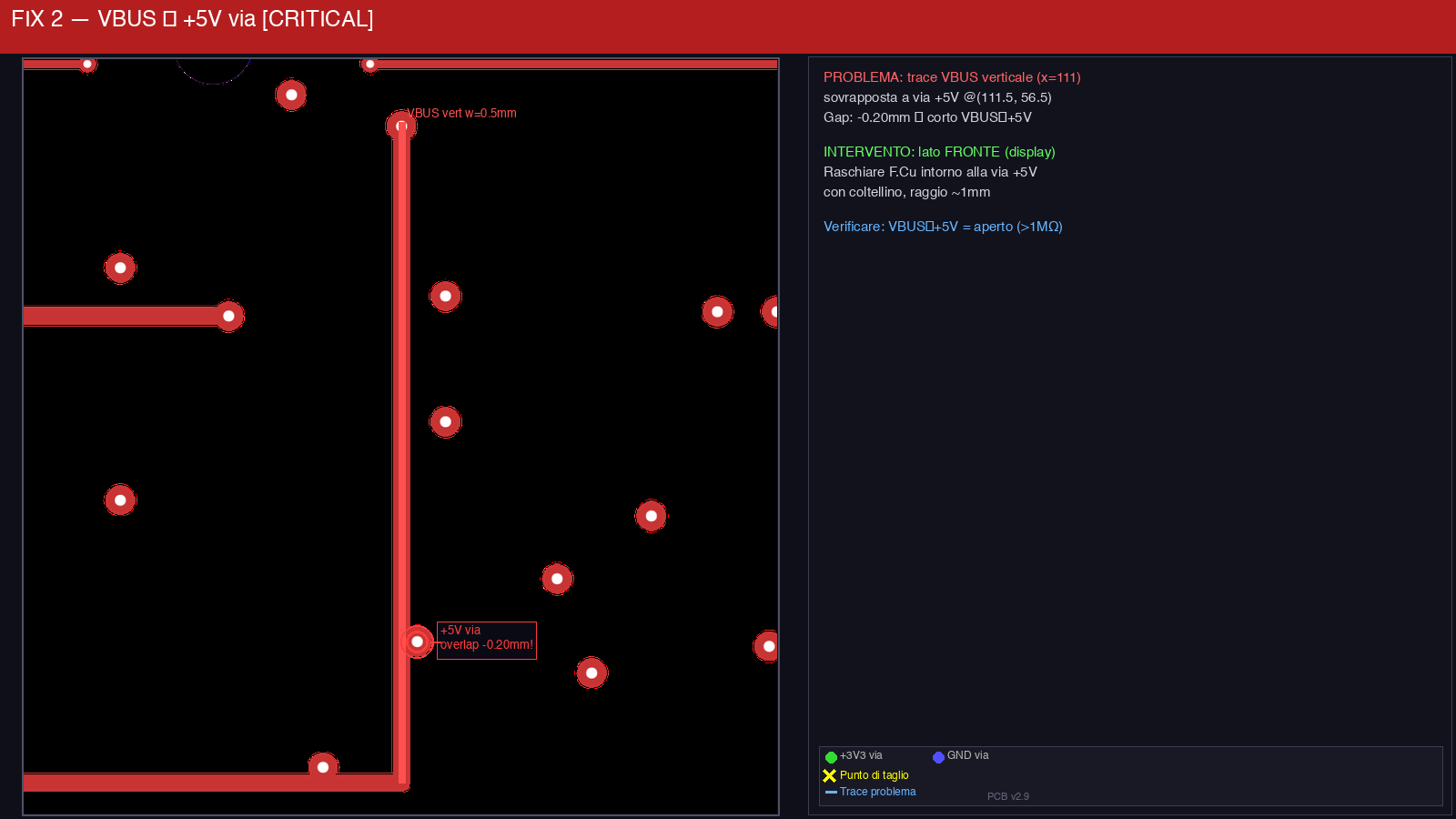

FIX 2 — VBUS → +5V via
| Dettaglio | |
|---|---|
| Layer | F.Cu (fronte) |
| Trace | VBUS verticale (x=111, w=0.5mm) |
| Via | +5V @ (111.5, 56.5) ø0.9mm |
| Gap | -0.20mm |
| Effetto | VBUS cortocircuito a +5V |
| Intervento | Raschiare F.Cu intorno alla via +5V (~1mm raggio) |
| Verifica | Multimetro: VBUS↔+5V = aperto (>1MΩ) |

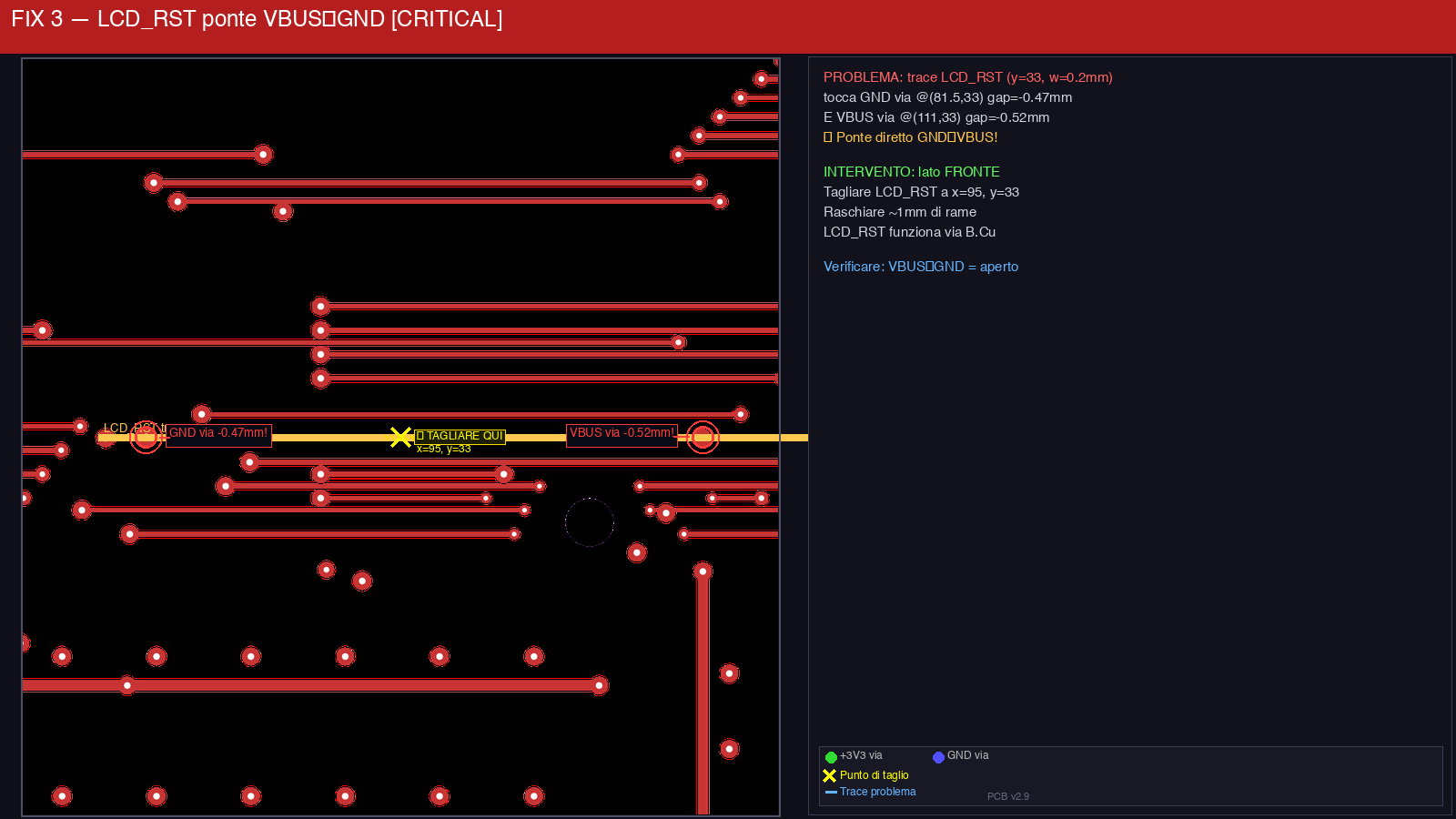

FIX 3 — LCD_RST ponte VBUS↔GND
| Dettaglio | |
|---|---|
| Layer | F.Cu (fronte) |
| Trace | LCD_RST orizzontale (y=33, w=0.2mm) |
| Via 1 | GND @ (81.5, 33) — gap: -0.47mm |
| Via 2 | VBUS @ (111, 33) — gap: -0.52mm |
| Effetto | Ponte diretto GND↔VBUS attraverso rame LCD_RST |
| Intervento | Tagliare trace LCD_RST a x=95, y=33. Raschiare ~1mm. LCD_RST funziona via B.Cu. |
| Verifica | Multimetro: VBUS↔GND = aperto (>1MΩ) |
FIX 4-8: Signal Bridges +3V3↔GND (HIGH)
Trace verticali B.Cu che attraversano sia una via +3V3 sia una via GND, creando ponti power-to-power. Lato RETRO (B.Cu, componenti). 4 tagli per ogni fix.

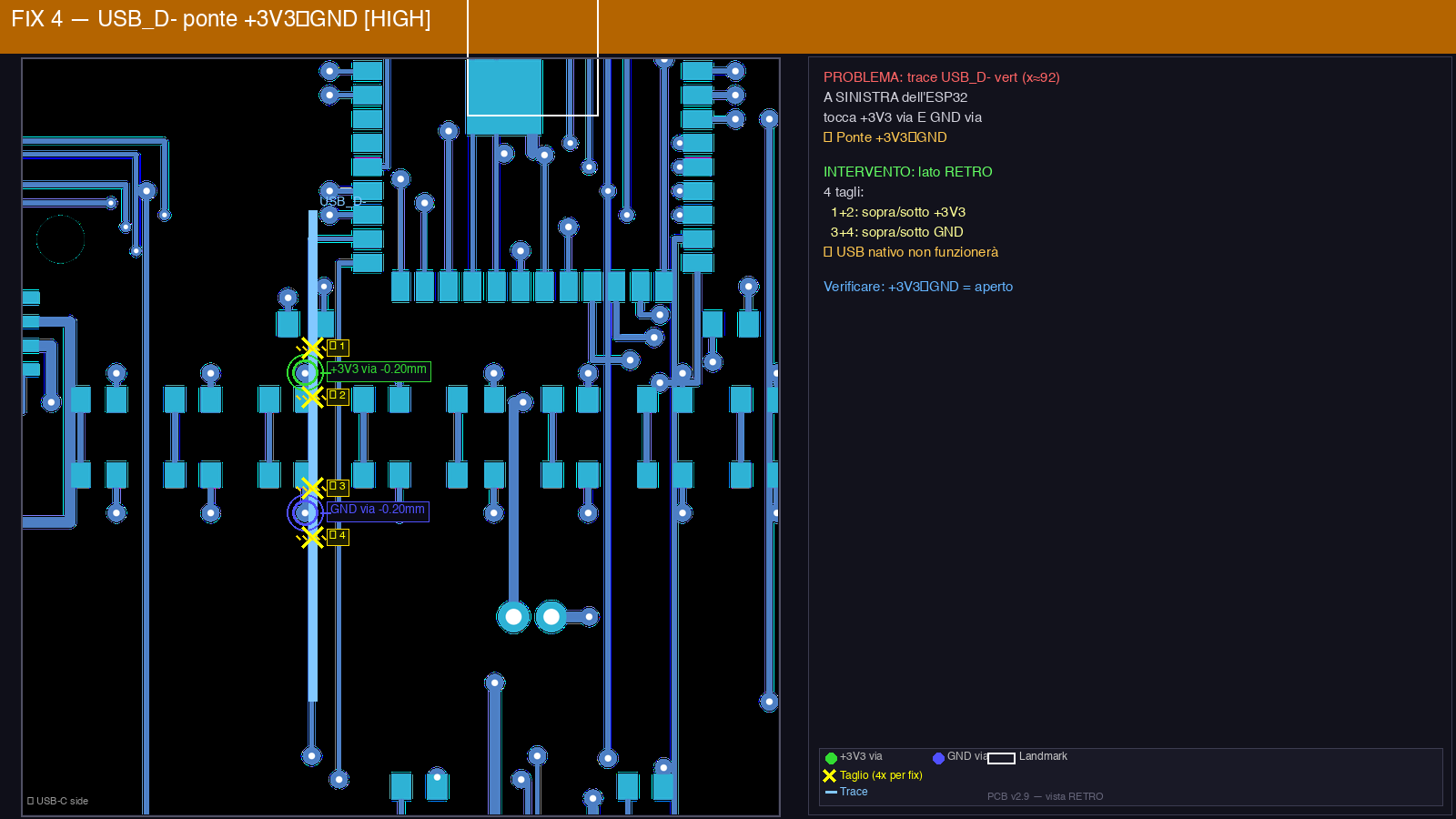

FIX 4 — USB_D- ponte +3V3↔GND
| Dettaglio | |
|---|---|
| Layer | B.Cu (retro) |
| Trace | USB_D- verticale (x=91.7, w=0.2mm) |
| Via 1 | +3V3 @ (92.05, 44.6) — gap: -0.20mm |
| Via 2 | GND @ (92.05, 52.0) — gap: -0.20mm |
| Effetto | Ponte +3V3↔GND via rame USB_D- |
| Intervento | 4 tagli con coltellino: sopra/sotto ogni via. ⚠ USB nativo non funzionerà. |
| Verifica | Multimetro: +3V3↔GND = aperto (>1MΩ) |

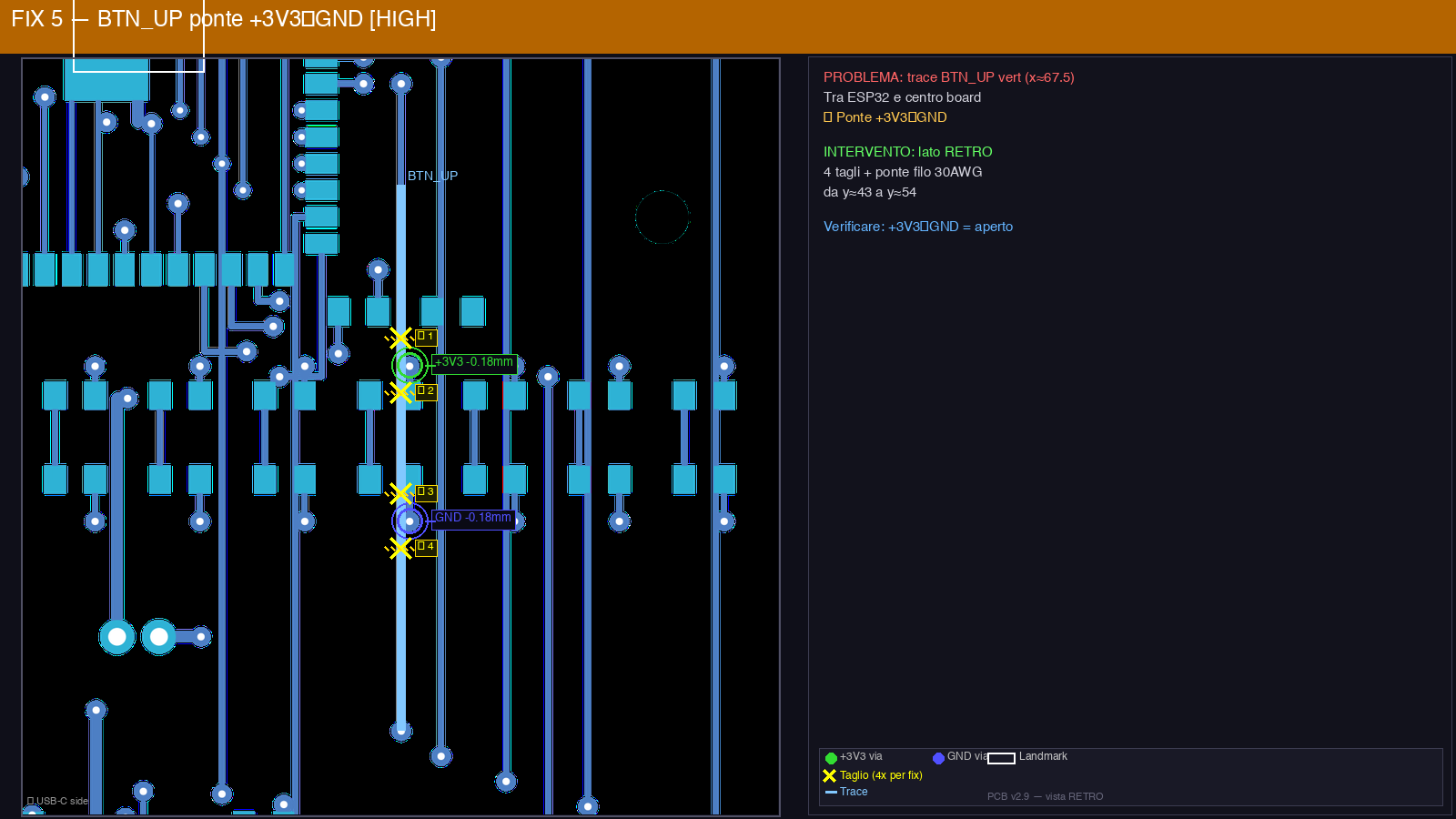

FIX 5 — BTN_UP ponte +3V3↔GND
| Dettaglio | |
|---|---|
| Layer | B.Cu (retro) |
| Trace | BTN_UP verticale (x=67.5, w=0.25mm) |
| Via 1 | +3V3 @ (67.05, 44.6) — gap: -0.18mm |
| Via 2 | GND @ (67.05, 52.0) — gap: -0.18mm |
| Intervento | 4 tagli + ponte filo 30AWG da y=43 a y=54 |
| Verifica | +3V3↔GND = aperto |

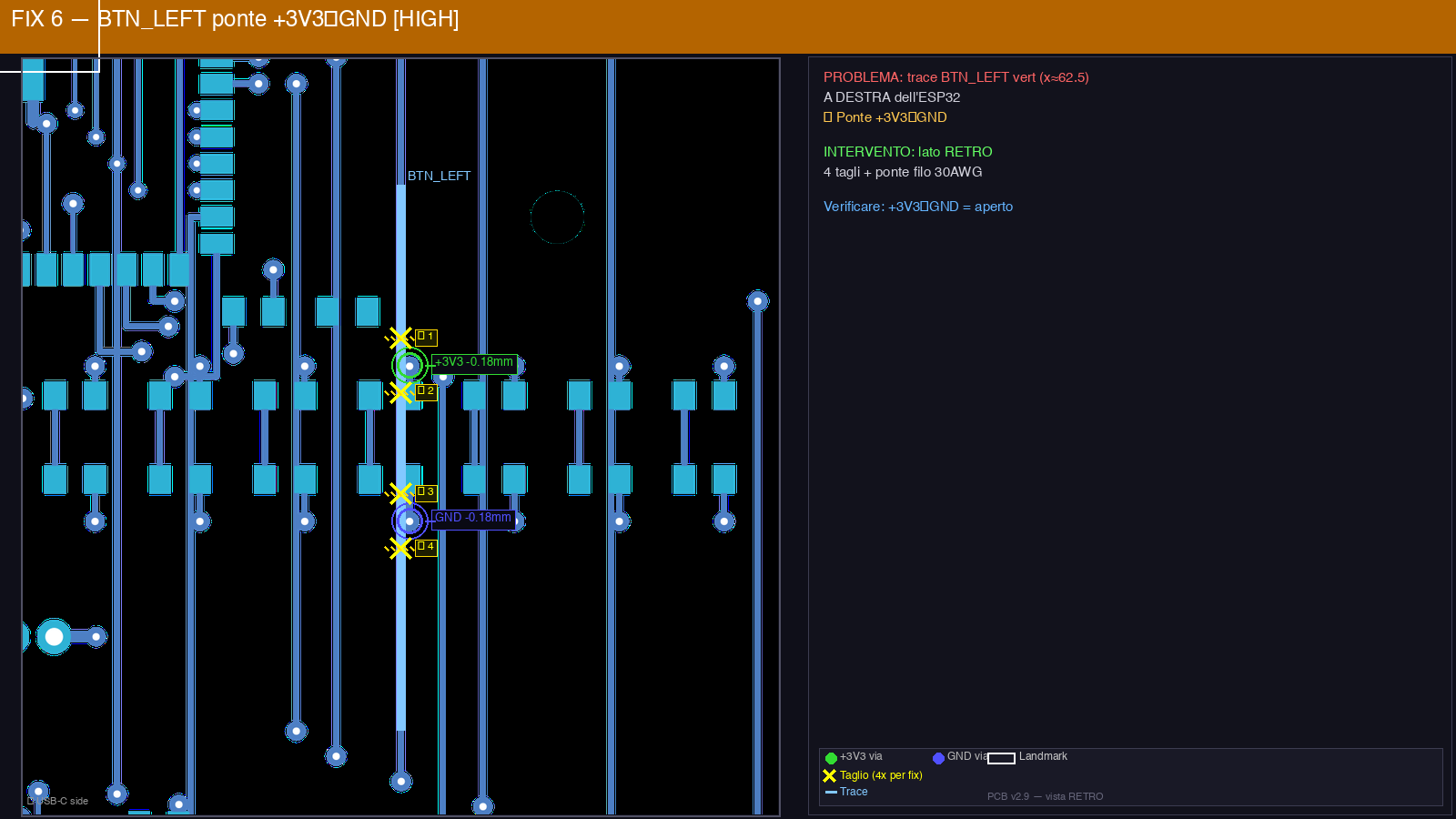

FIX 6 — BTN_LEFT ponte +3V3↔GND
| Dettaglio | |
|---|---|
| Layer | B.Cu (retro) |
| Trace | BTN_LEFT verticale (x=62.5, w=0.25mm) |
| Via 1 | +3V3 @ (62.05, 44.6) — gap: -0.18mm |
| Via 2 | GND @ (62.05, 52.0) — gap: -0.18mm |
| Intervento | 4 tagli + ponte filo 30AWG |
| Verifica | +3V3↔GND = aperto |

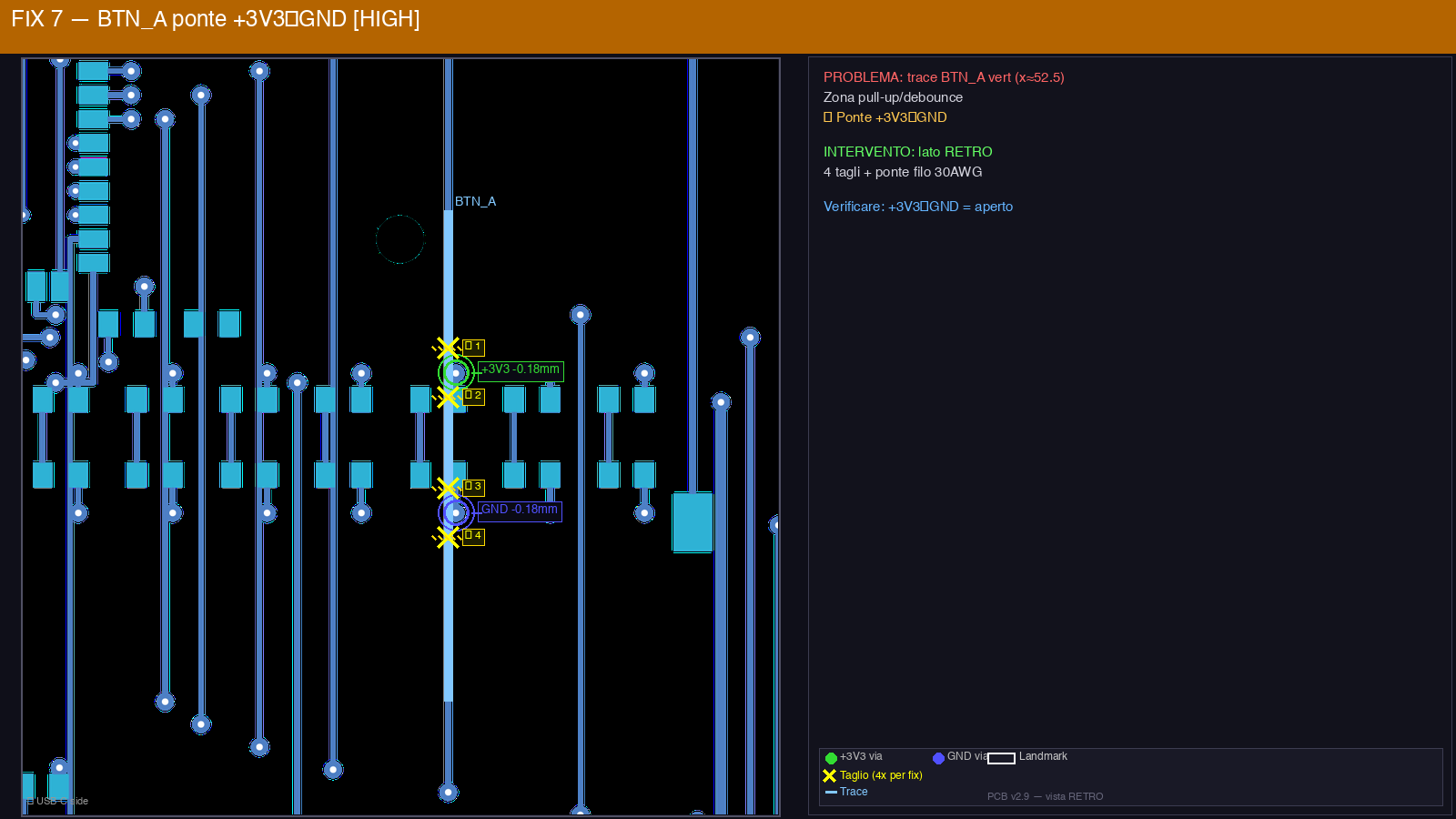

FIX 7 — BTN_A ponte +3V3↔GND
| Dettaglio | |
|---|---|
| Layer | B.Cu (retro) |
| Trace | BTN_A verticale (x=52.5, w=0.25mm) |
| Via 1 | +3V3 @ (52.05, 44.6) — gap: -0.18mm |
| Via 2 | GND @ (52.05, 52.0) — gap: -0.18mm |
| Intervento | 4 tagli + ponte filo 30AWG |
| Verifica | +3V3↔GND = aperto |

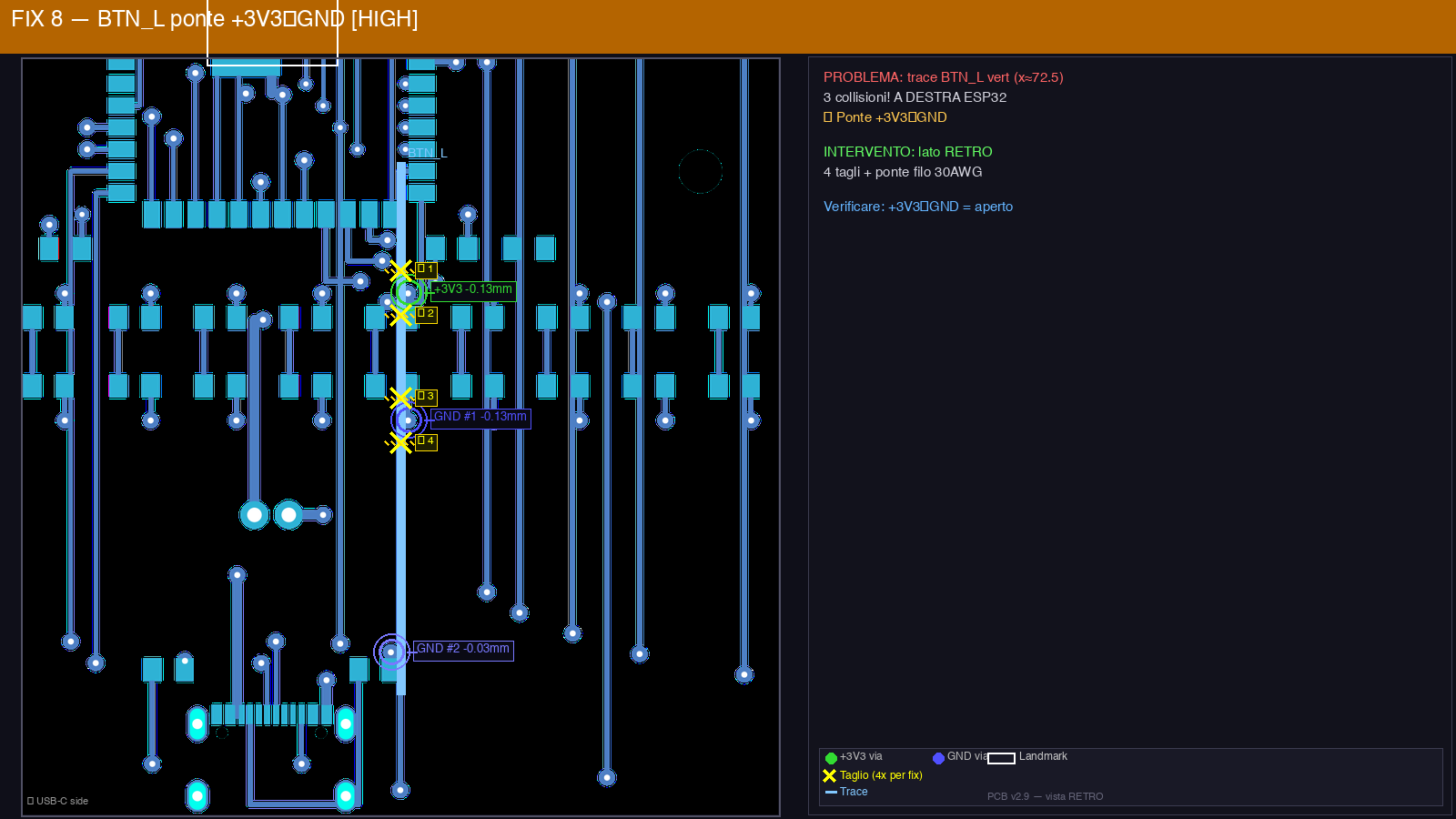

FIX 8 — BTN_L ponte +3V3↔GND
| Dettaglio | |
|---|---|
| Layer | B.Cu (retro) |
| Trace | BTN_L verticale (x=72.5, w=0.25mm) |
| Via 1 | +3V3 @ (72.05, 44.6) — gap: -0.13mm |
| Via 2 | GND @ (72.05, 52.0) — gap: -0.13mm |
| Via 3 | GND @ (73.05, 65.5) — gap: -0.03mm |
| Intervento | 4 tagli sulle 2 via principali + ponte filo 30AWG |
| Verifica | +3V3↔GND = aperto |
FIX 9-27: Single-Net Shorts (MEDIUM)
Signal trace che tocca UNA sola via power. Non crea ponte power-power ma blocca il segnale al livello della power net. Intervento: raschiare rame intorno alla via (~1mm raggio).

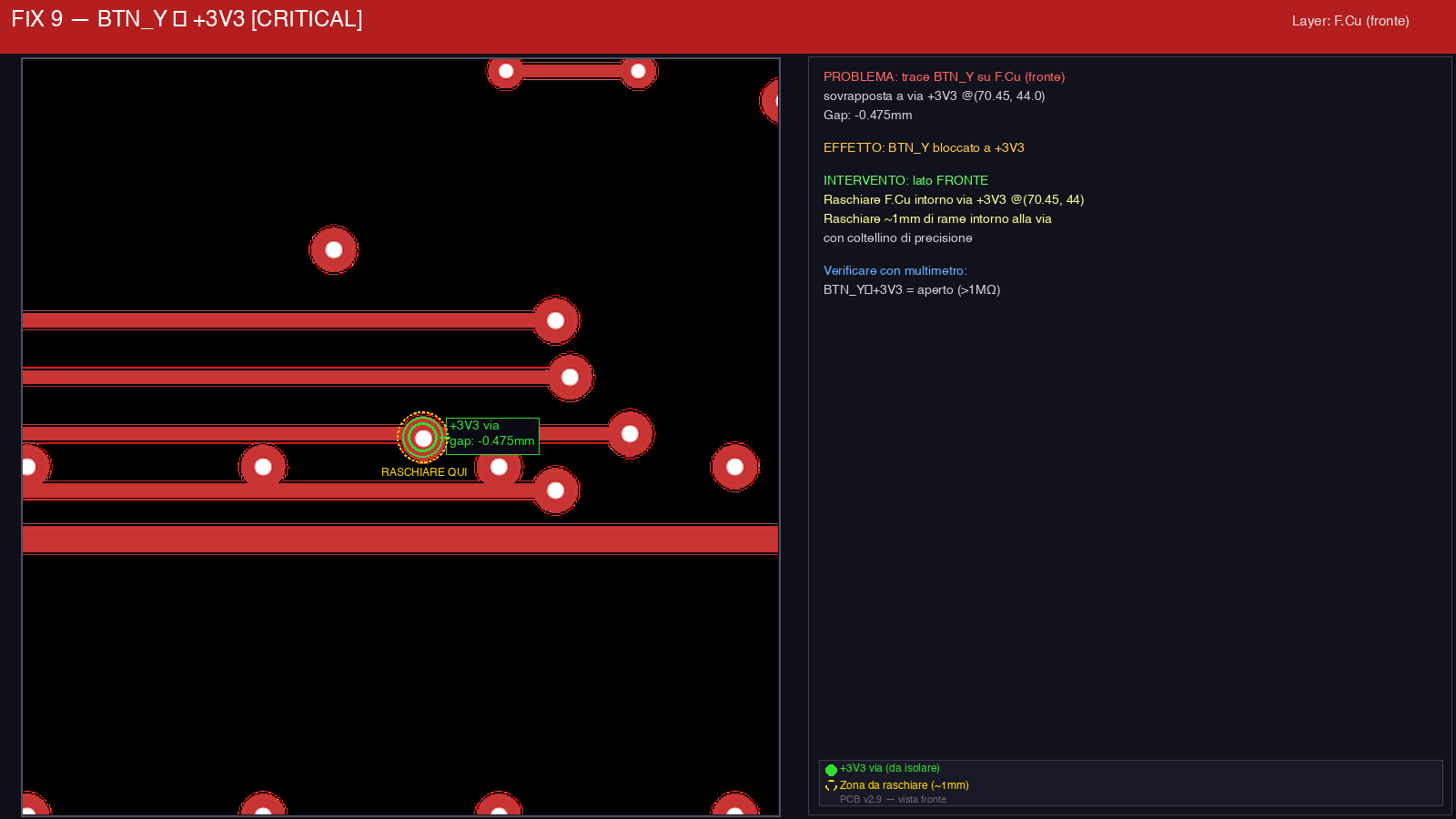

FIX 9 — BTN_Y → +3V3 (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| BTN_Y | +3V3 @ (70.45, 44.0) | -0.475mm | BTN_Y bloccato HIGH | Raschiare F.Cu intorno via |

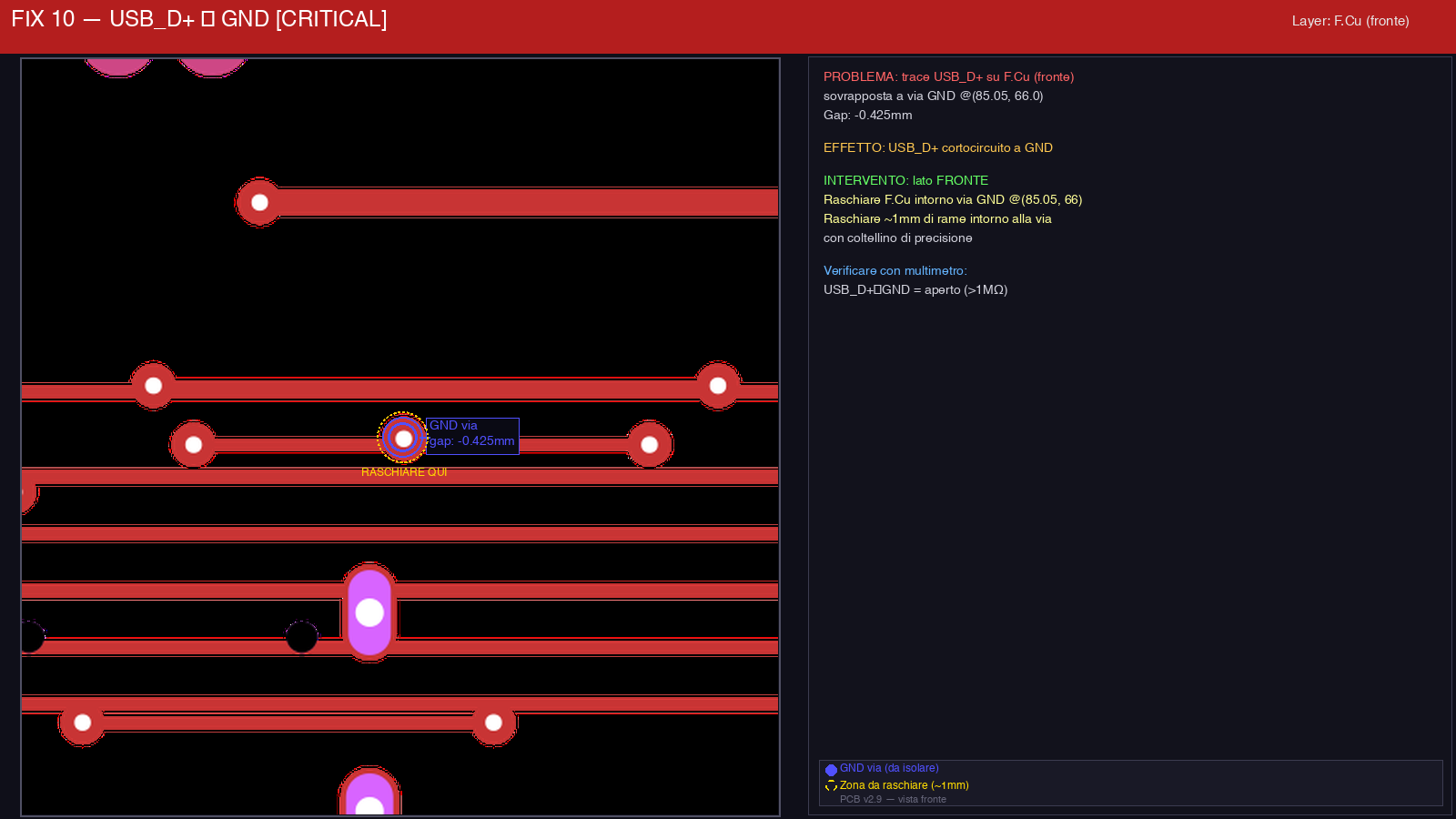

FIX 10 — USB_D+ → GND (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| USB_D+ | GND @ (85.05, 66.0) | -0.425mm | USB_D+ cortocircuito a GND | Raschiare F.Cu intorno via |

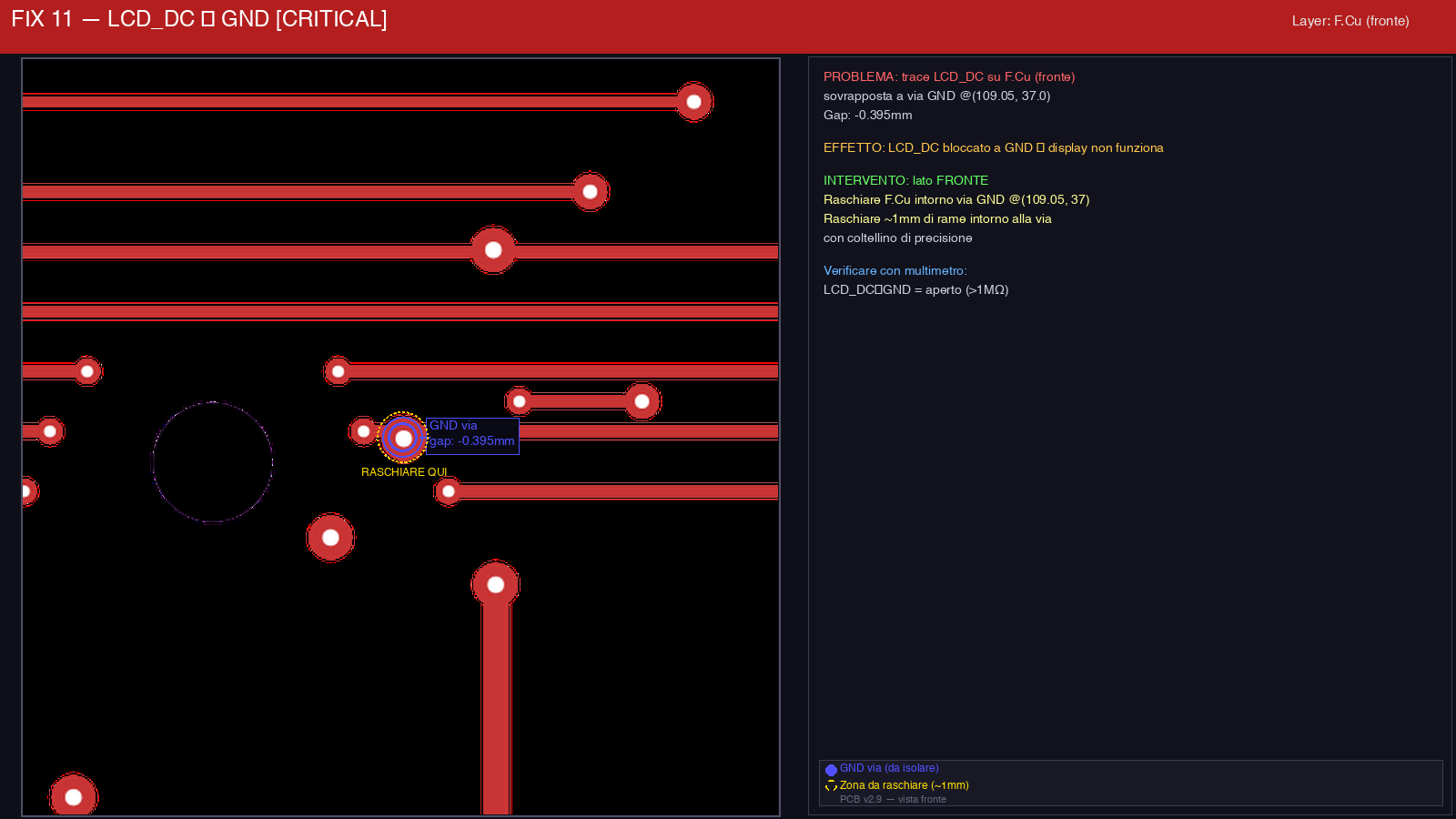

FIX 11 — LCD_DC → GND (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| LCD_DC | GND @ (109.05, 37.0) | -0.395mm | Display non funziona | Raschiare F.Cu intorno via |

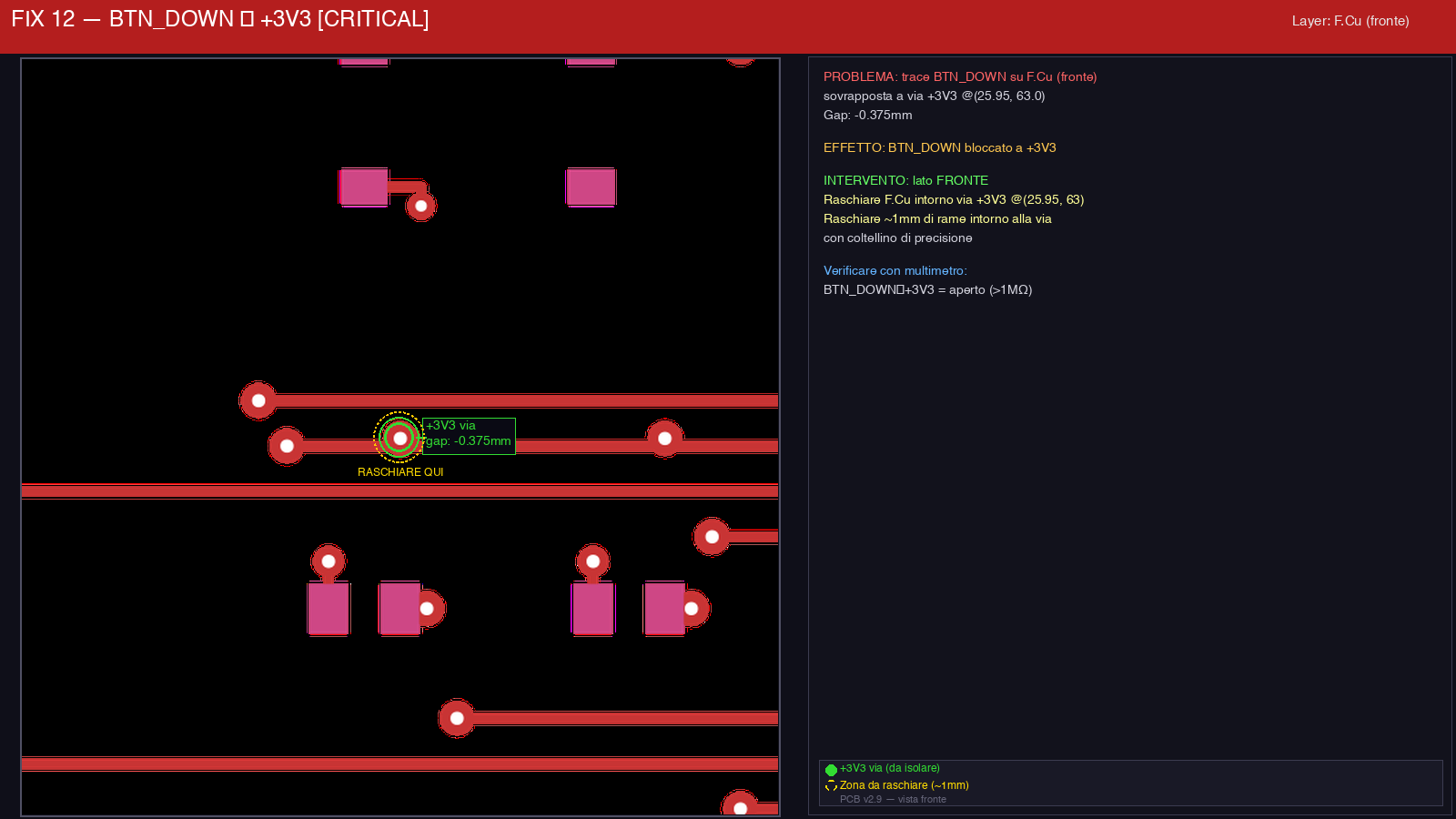

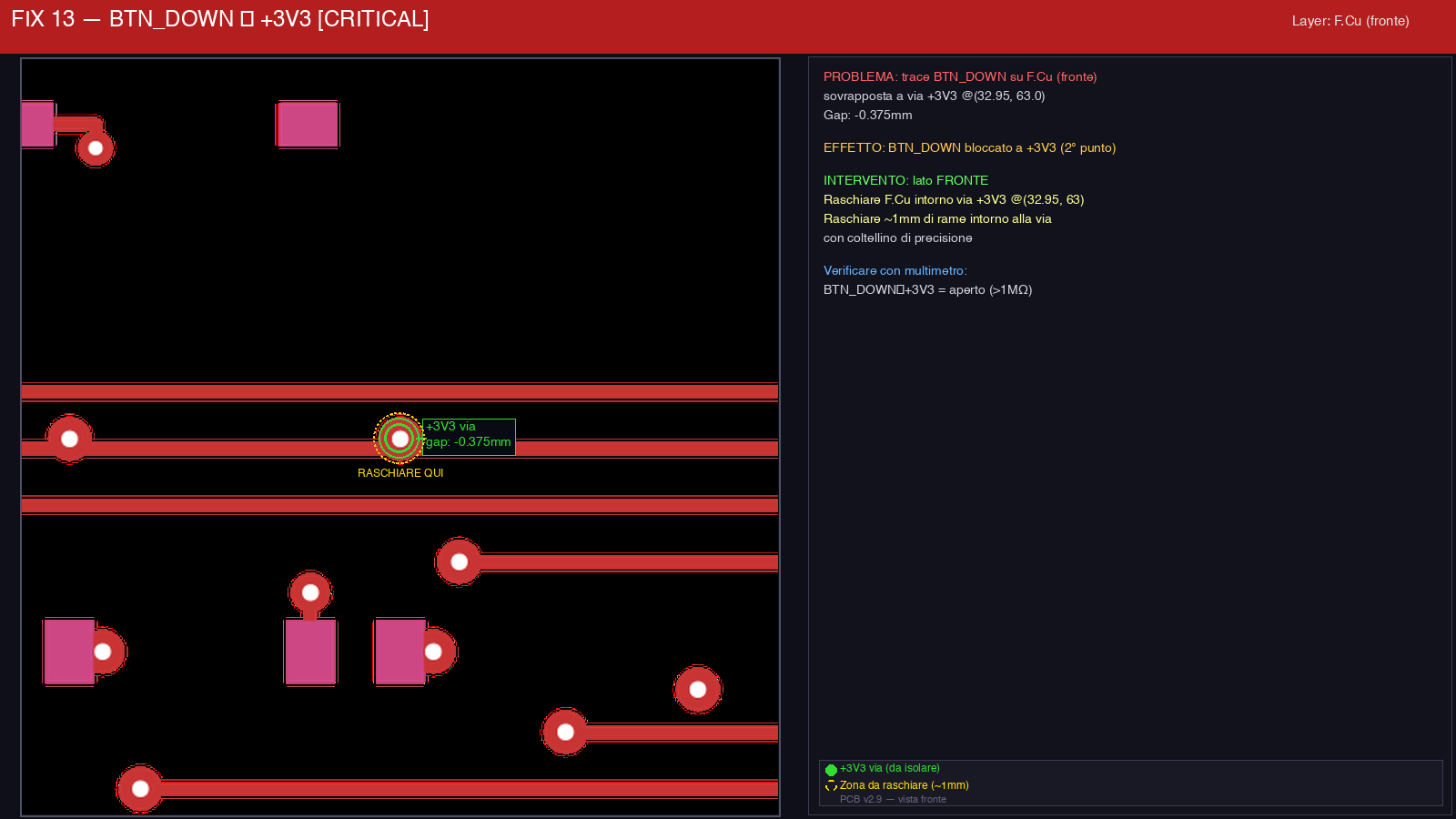

FIX 12-13 — BTN_DOWN → +3V3 (F.Cu, 2 punti)
| # | Via | Gap | Fix |
|---|---|---|---|
| 12 | +3V3 @ (25.95, 63.0) | -0.375mm | Raschiare F.Cu |
| 13 | +3V3 @ (32.95, 63.0) | -0.375mm | Raschiare F.Cu |

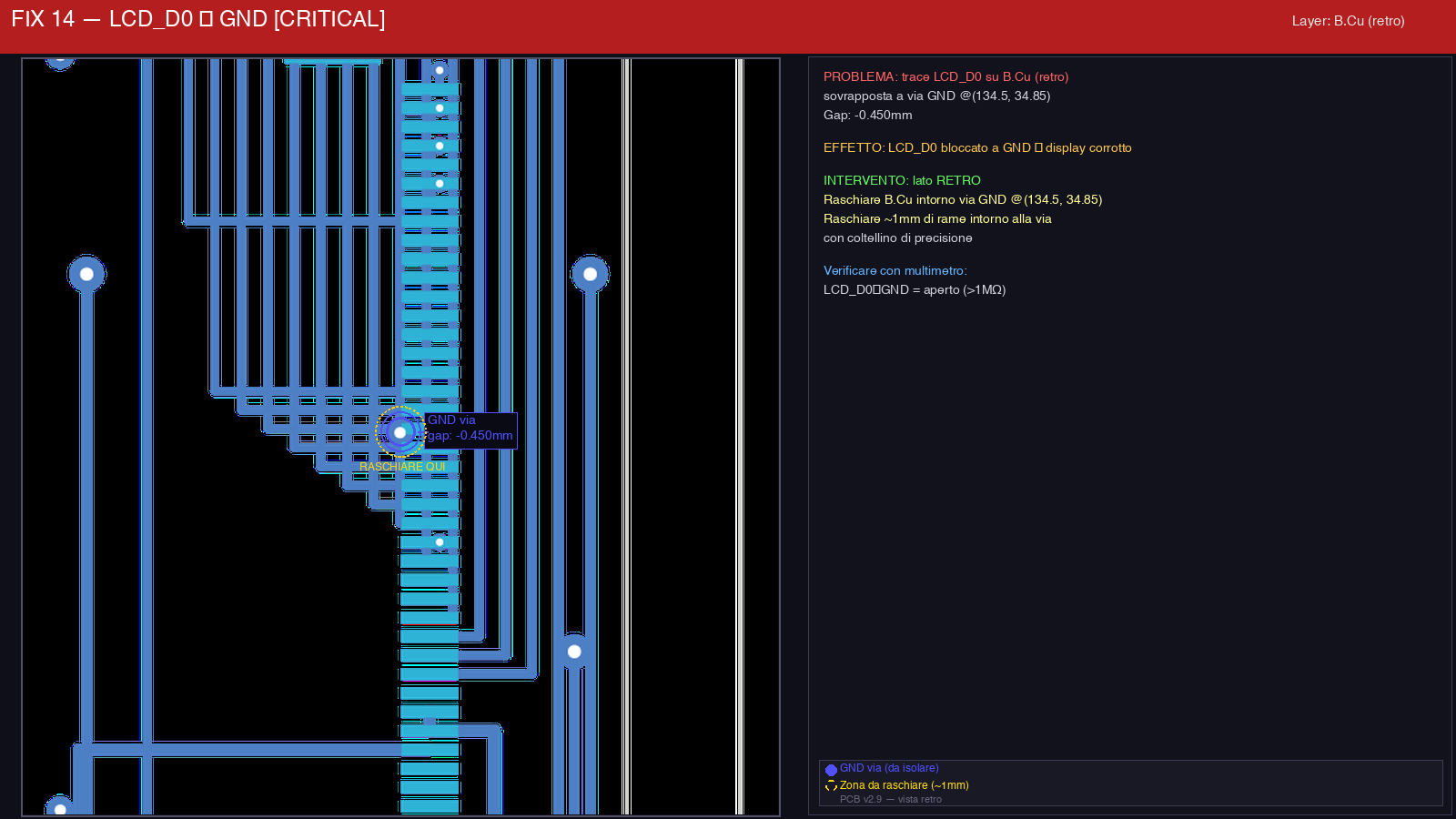

FIX 14, 16, 25 — LCD_D0/D5/D4 → GND (B.Cu, stessa via)
| # | Signal | Via | Gap |
|---|---|---|---|
| 14 | LCD_D0 | GND @ (134.5, 34.85) | -0.450mm |
| 16 | LCD_D5 | GND @ (134.5, 34.85) | -0.350mm |
| 25 | LCD_D4 | GND @ (134.5, 34.85) | -0.050mm |
Intervento unico: raschiare B.Cu intorno a GND via @ (134.5, 34.85) risolve tutti e 3.

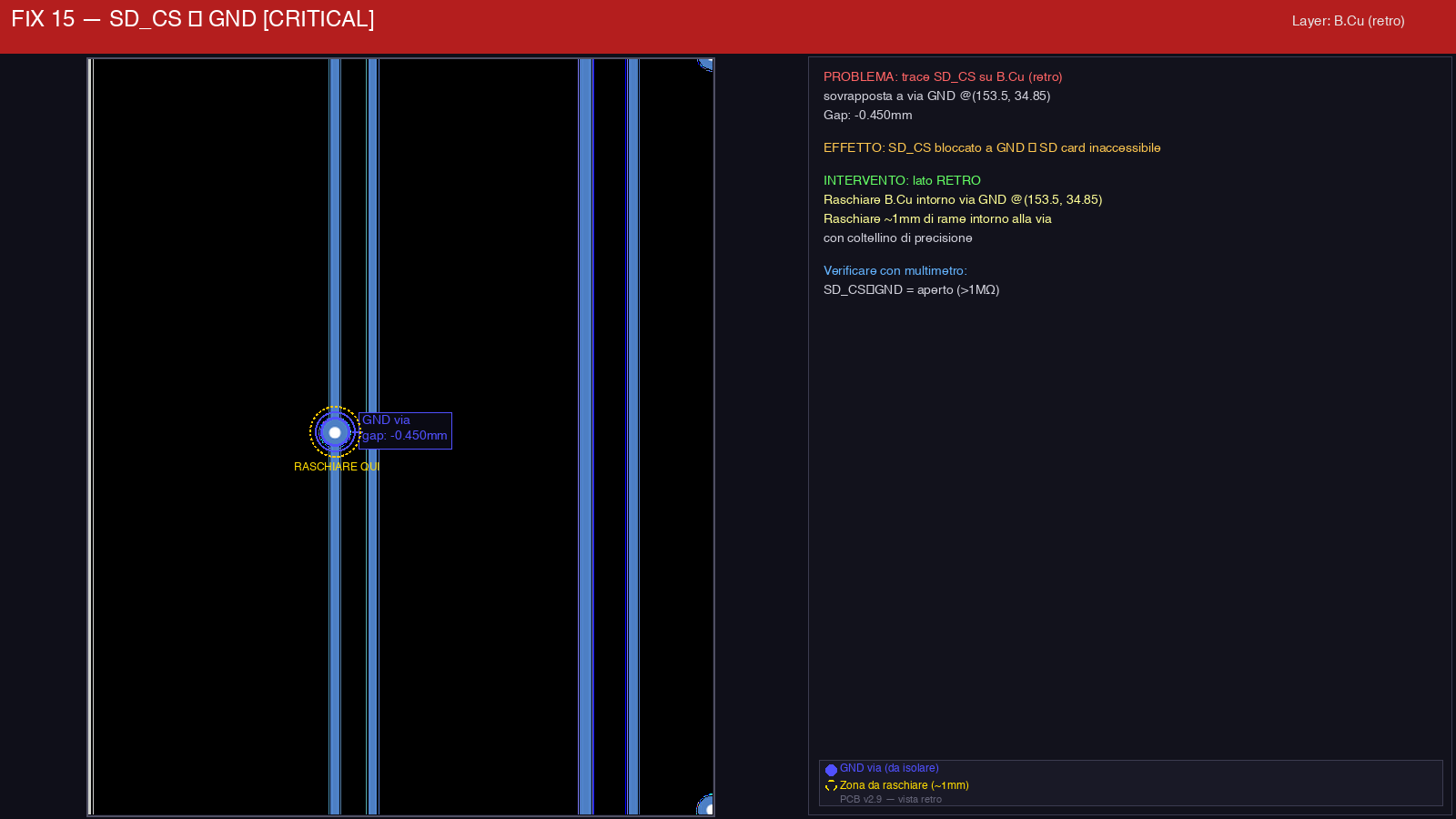

FIX 15 — SD_CS → GND (B.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| SD_CS | GND @ (153.5, 34.85) | -0.450mm | SD card inaccessibile | Raschiare B.Cu intorno via |

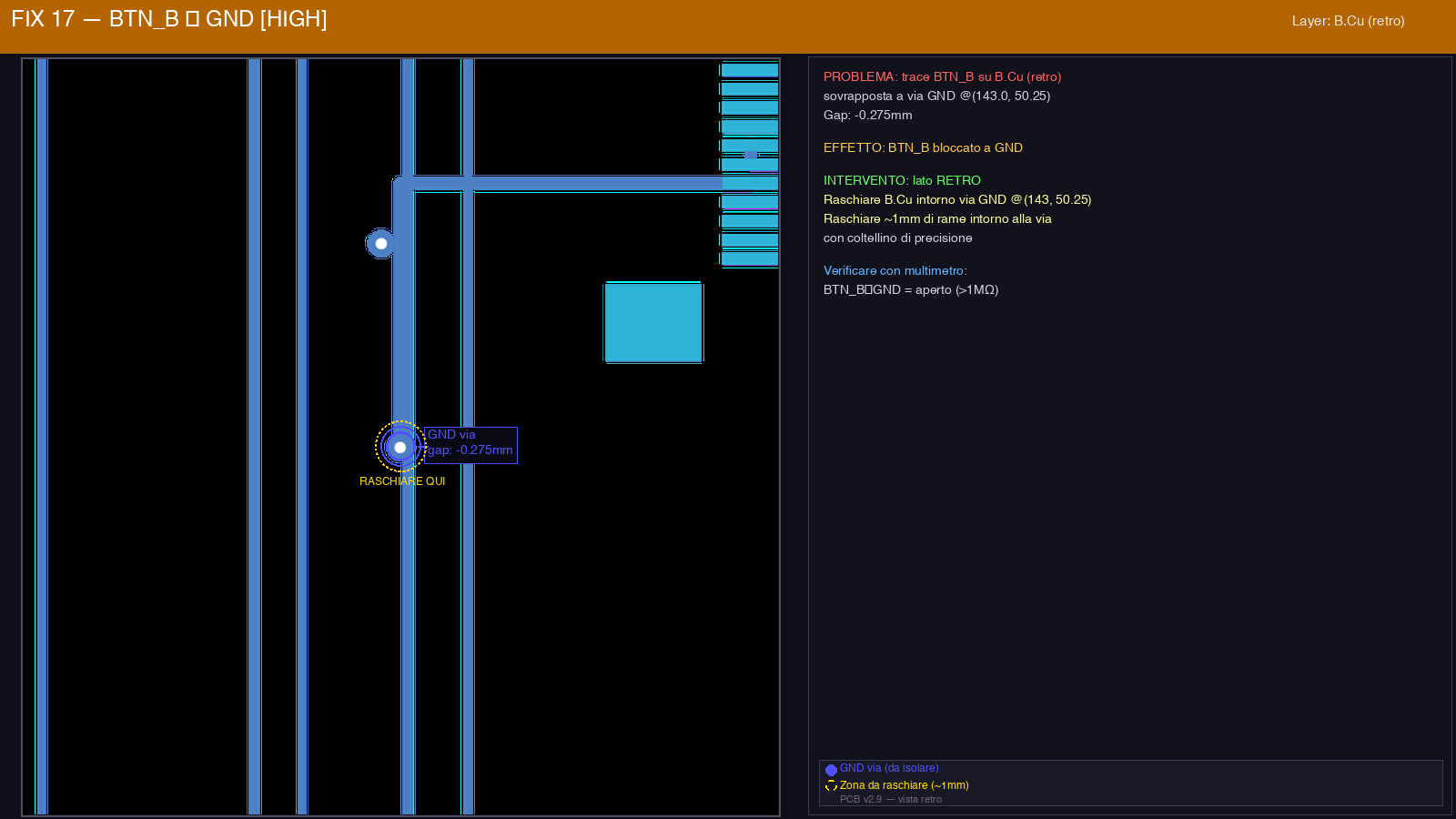

FIX 17 — BTN_B → GND (B.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| BTN_B | GND @ (143.0, 50.25) | -0.275mm | BTN_B bloccato LOW | Raschiare B.Cu intorno via |

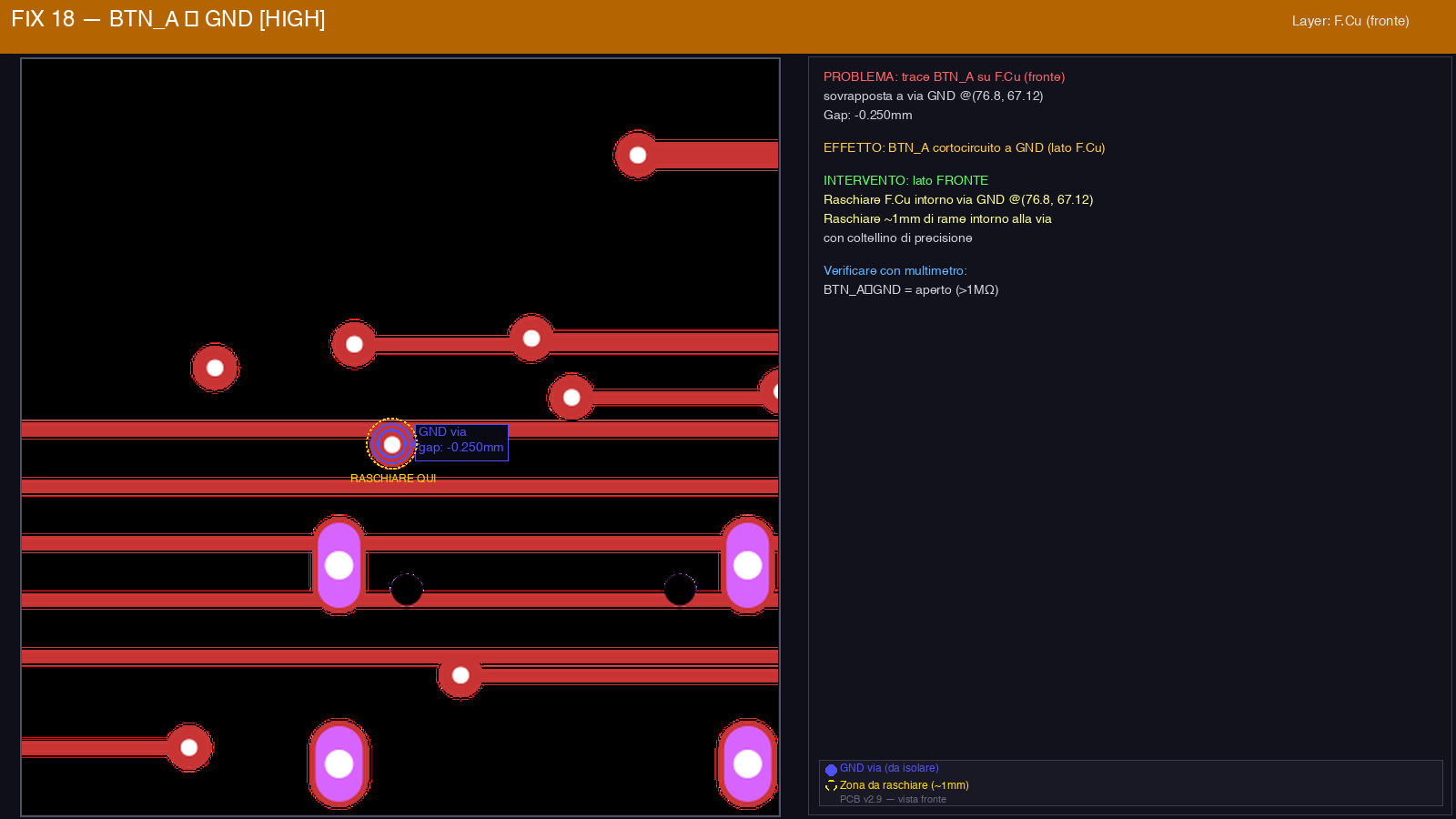

FIX 18 — BTN_A → GND (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| BTN_A | GND @ (76.8, 67.12) | -0.250mm | BTN_A cortocircuito a GND | Raschiare F.Cu intorno via |

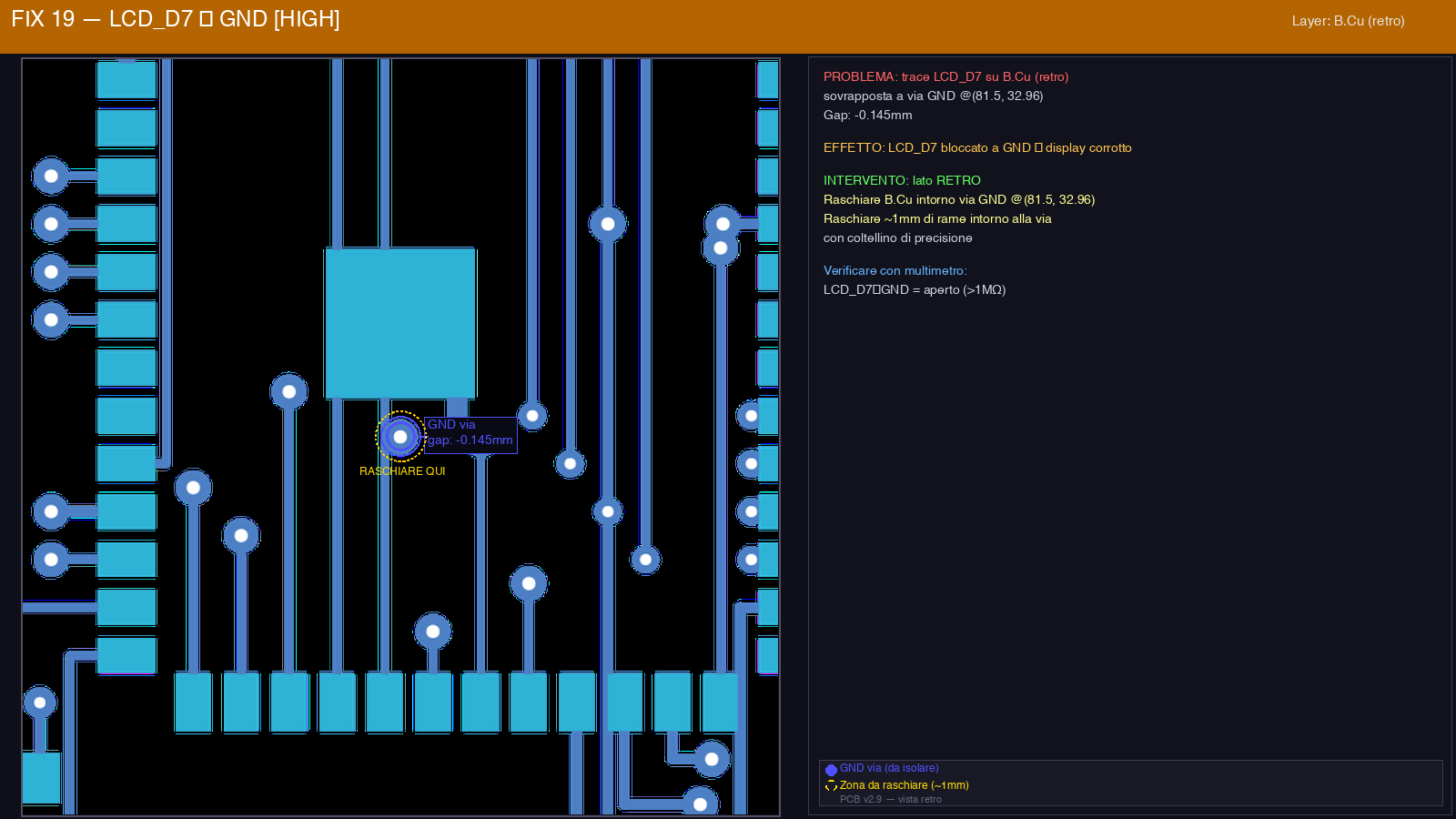

FIX 19 — LCD_D7 → GND (B.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| LCD_D7 | GND @ (81.5, 32.96) | -0.145mm | Display corrotto | Raschiare B.Cu intorno via |

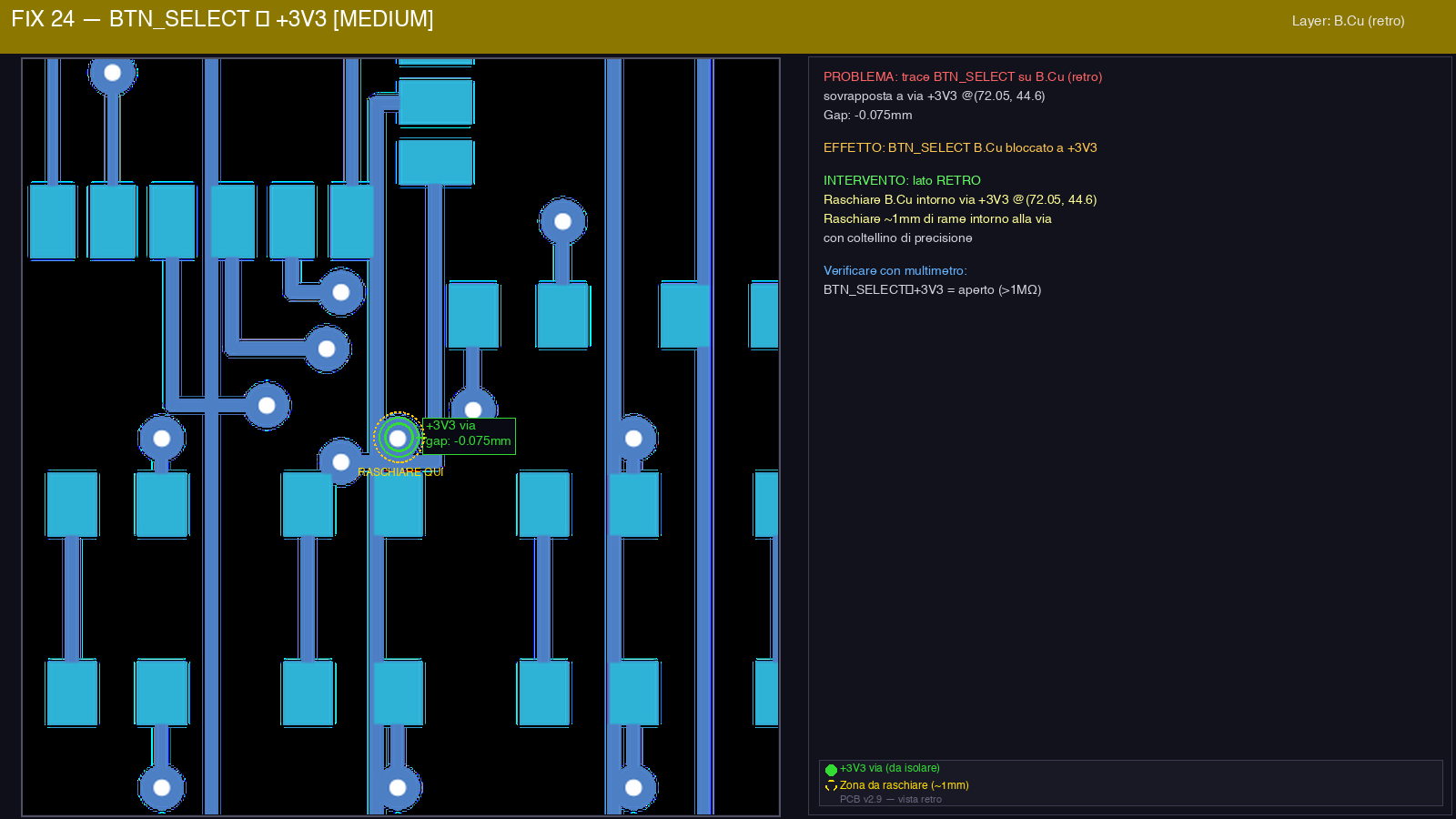

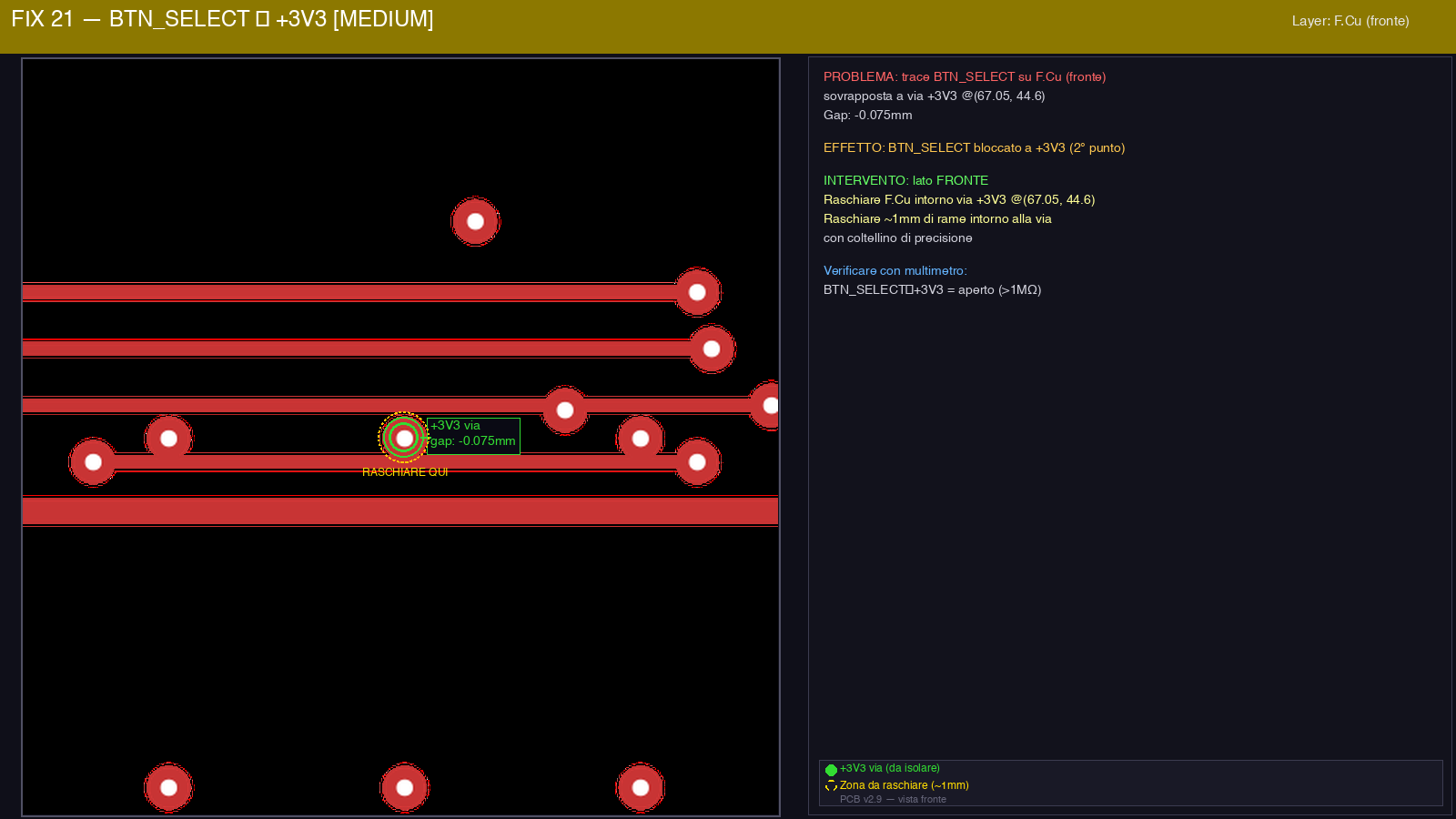

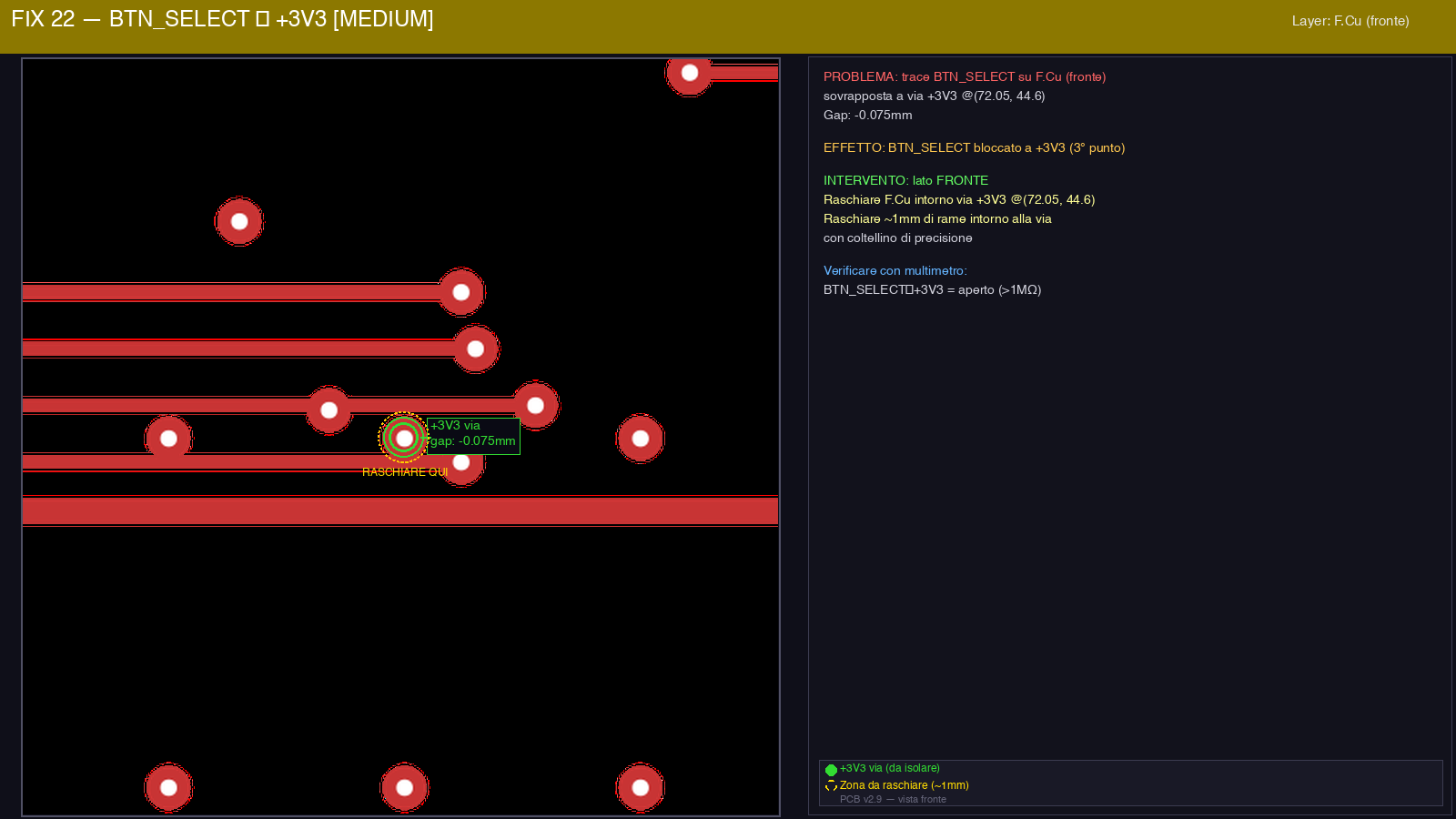

FIX 20-22, 24 — BTN_SELECT → +3V3 (F.Cu + B.Cu, 4 punti)
| # | Layer | Via | Gap |
|---|---|---|---|
| 20 | F.Cu | +3V3 @ (62.05, 44.6) | -0.075mm |
| 21 | F.Cu | +3V3 @ (67.05, 44.6) | -0.075mm |
| 22 | F.Cu | +3V3 @ (72.05, 44.6) | -0.075mm |
| 24 | B.Cu | +3V3 @ (72.05, 44.6) | -0.075mm |
Nota: gap -0.075mm — potrebbe non manifestarsi su tutti i PCB prodotti.

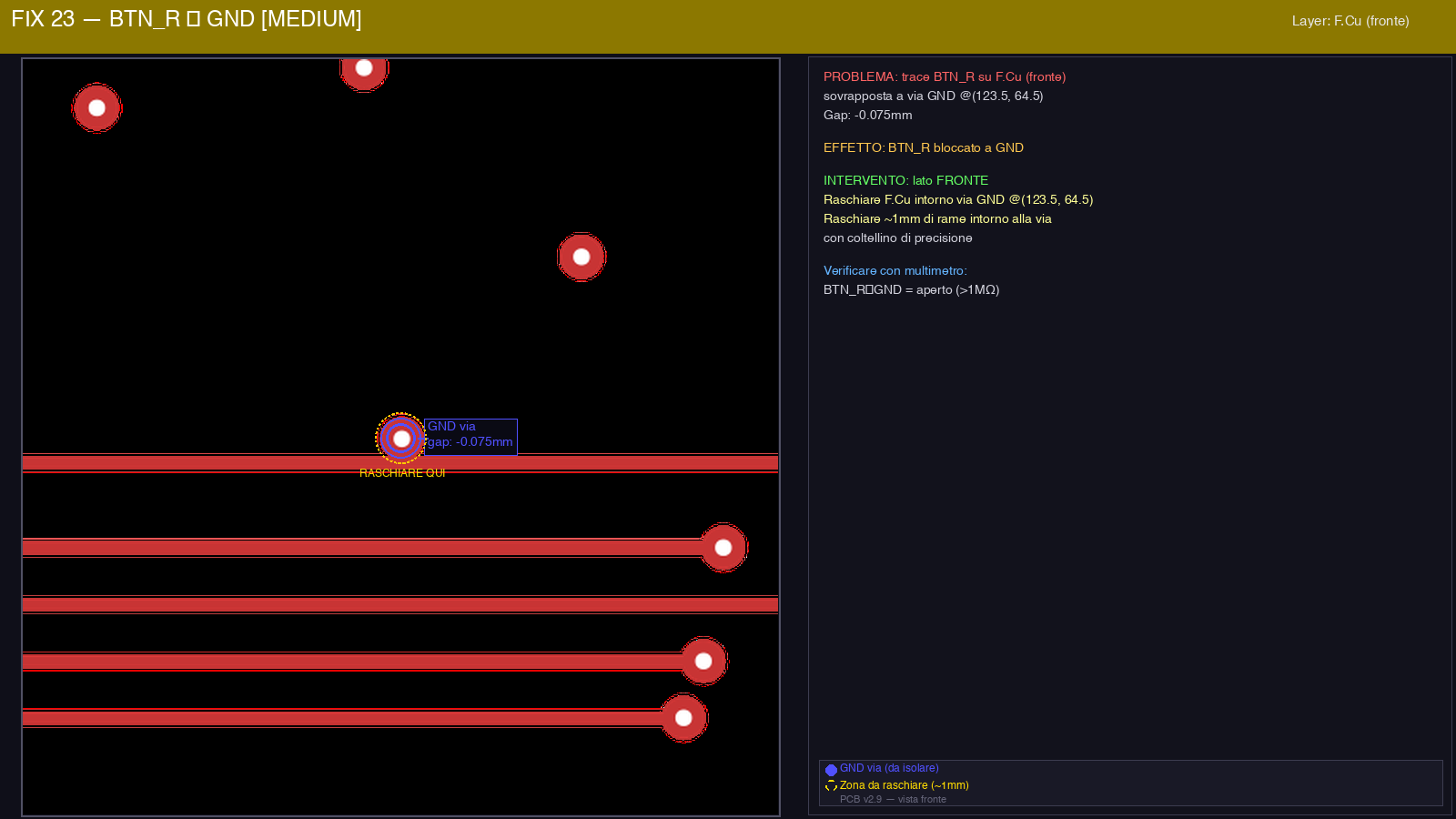

FIX 23 — BTN_R → GND (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| BTN_R | GND @ (123.5, 64.5) | -0.075mm | BTN_R bloccato LOW | Raschiare F.Cu intorno via |

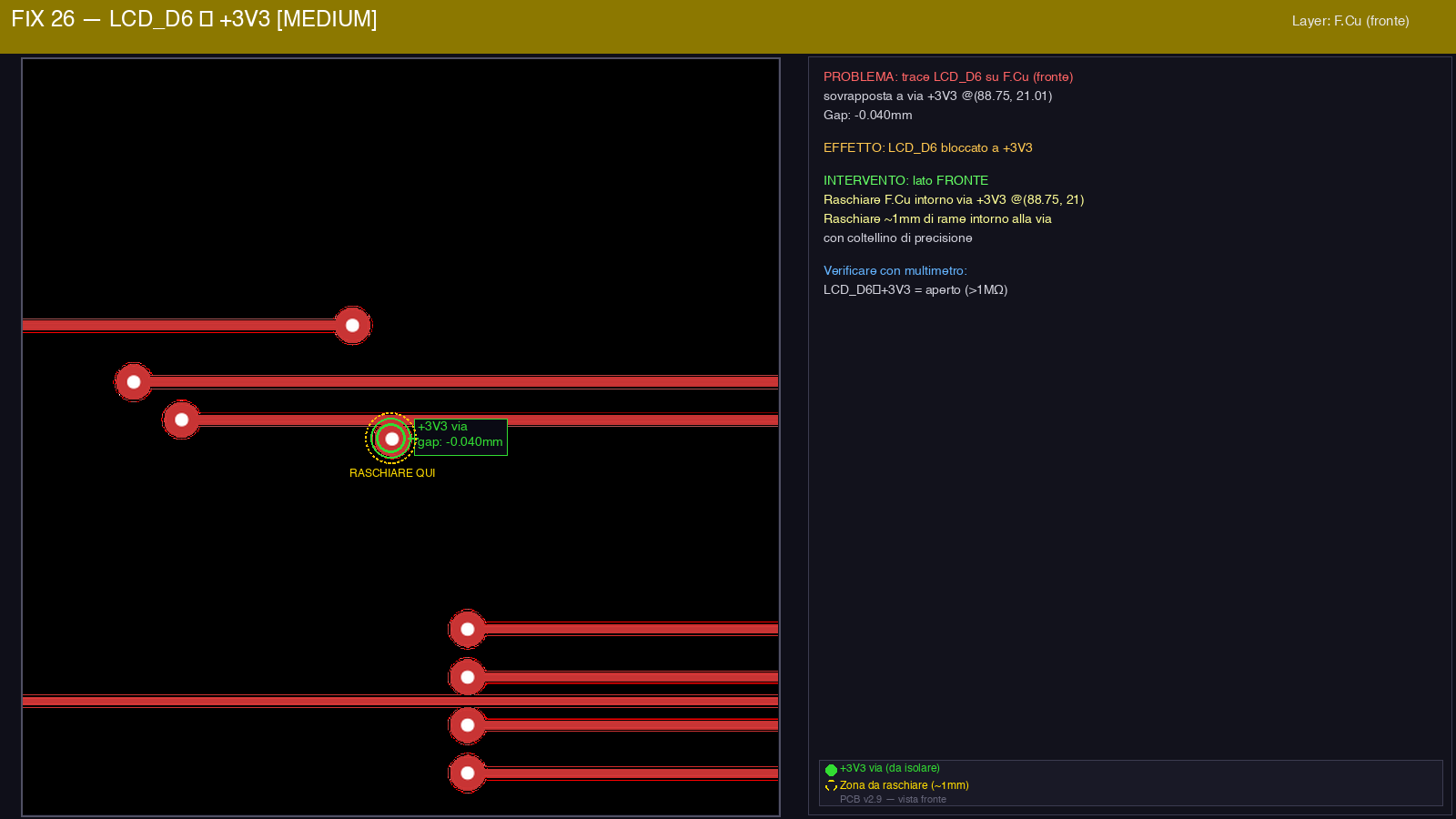

FIX 26 — LCD_D6 → +3V3 (F.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| LCD_D6 | +3V3 @ (88.75, 21.01) | -0.040mm | Display corrotto | Raschiare F.Cu intorno via |

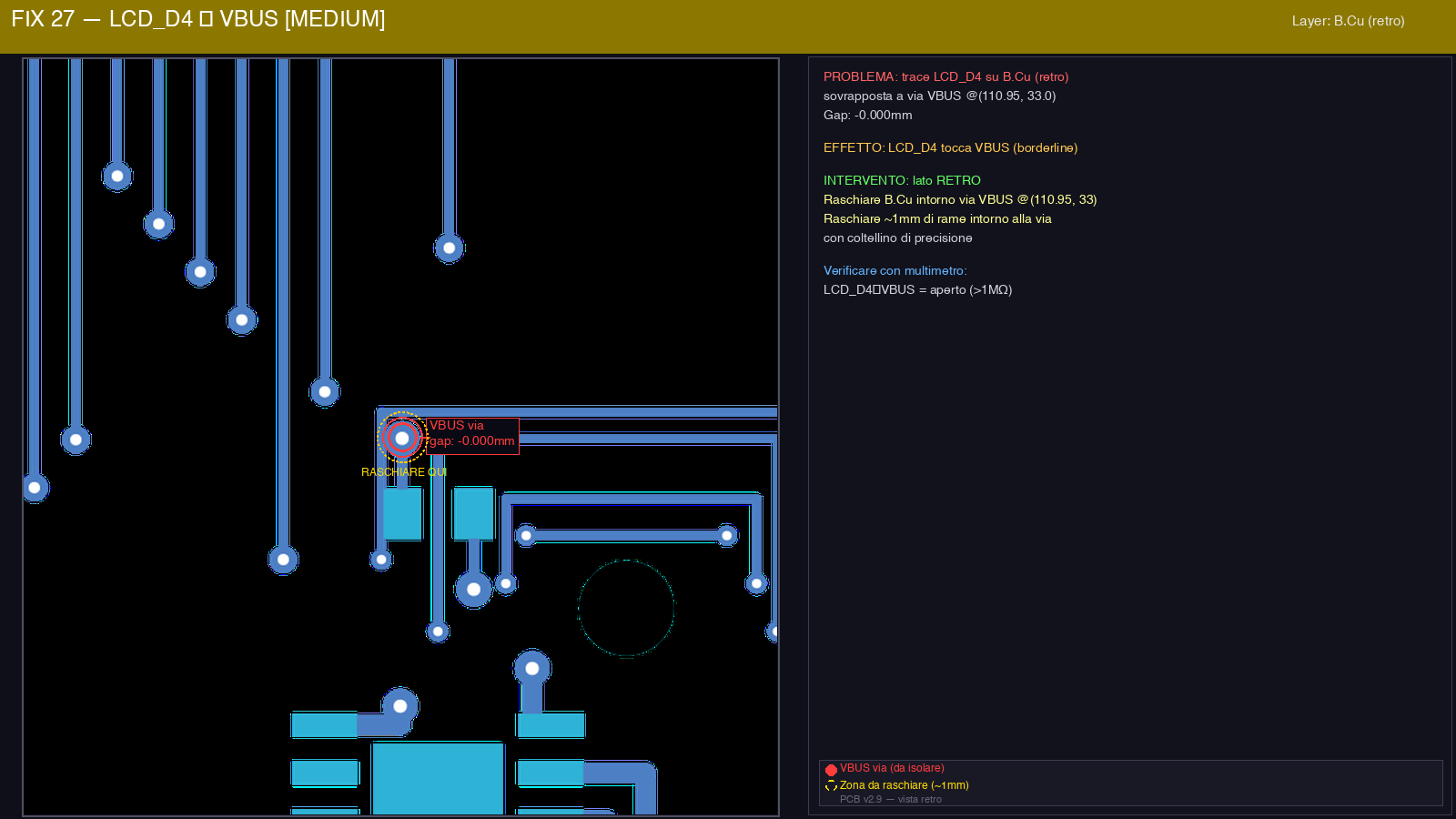

FIX 27 — LCD_D4 → VBUS (B.Cu)
| Trace | Via | Gap | Effetto | Fix |
|---|---|---|---|---|
| LCD_D4 | VBUS @ (110.95, 33.0) | -0.000mm | LCD_D4 borderline | Raschiare B.Cu intorno via (preventivo) |
Checklist Post-Rework
Dopo tutti i fix, verificare con multimetro in modalità continuità:
| Test | Pad 1 | Pad 2 | Atteso | Dopo FIX |
|---|---|---|---|---|
| VBUS-GND | C17+ | C17- | >1MΩ | FIX 1, 3 |
| +5V-GND | C1+ | C1- | >1MΩ | FIX 2, 3 |
| +3V3-GND | C2+ | C2- | >1MΩ | FIX 4-8 |
| BAT+-GND | C18+ | C18- | >1MΩ | FIX 3 |
Assessment
Questa board v2.9 ha 44 violazioni routing di cui 27 sono reali short circuit. La versione corrente del PCB (post-v2.9) ha risolto tutte queste violazioni nel generatore Python — DFM: 114/114 pass, 0 collisioni.
Per le board v2.9 già prodotte, i fix 1-3 sono essenziali. I fix 4-8 ripristinano i power rail. I fix 9-27 sono necessari per funzionalità completa (display, bottoni, SD card).
